構成

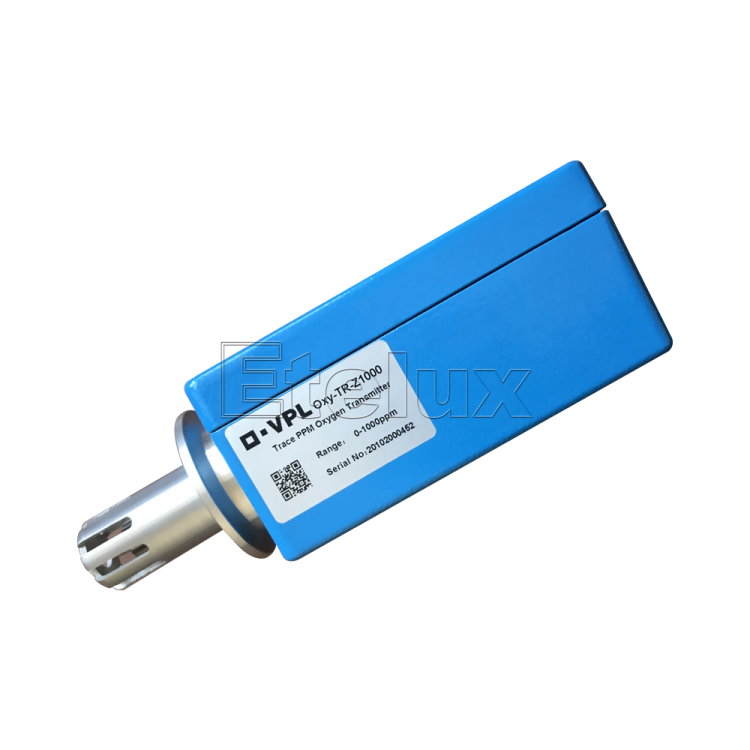

 Trace PPM Oxygen Transmitter由探頭和特制的電路構成，接口為NW40法蘭密封。探頭由保護罩防止物理損傷。信號連接口為真空密封接口。電路安裝在NW40法蘭后的密封殼體內。

分析儀的電路工作電壓為24VDC。按氧的含量輸出4-20MA或者0到10VDC。并有一個加熱開關控制探頭的溫度。電路和探頭元件都已由制造商用標準氣體校準過；沒有需要客戶調節維護的元件。

（注意：如有特殊要求，我方可以考慮提供校準方法，允許經過培訓的技術人員重新校準探頭在100ppm以下區間的精度。）

安裝

氧探頭由NW40 法蘭真空密封接口固定。通常接在NW40的T型接口上。這樣保證了探頭可以直接測到氣流，而不會在死角。探頭測量時需要一個較低的流量。

分析儀的操作通過PLC觸摸屏或者別的二次顯示儀表顯示。

注意：

當氧含量>1000ppm（例如空氣）時開啟分析儀，不會對分析儀造成不可恢復的損害，但應該盡量避免。如果暴露在空氣中過后，需要數小時才能準確測量惰性氣體中的氧含量。
